吴江变压器氢氧焊机应用实践案例

作为国内输变电装备制造领域的标杆企业，吴江变压器深耕行业多年，专注10kV–1100kV 变压器、电抗器等核心电力设备研发制造，产品服务于特高压、轨道交通、新能源等国家重点工程。为进一步提升核心部件焊接质量、筑牢产品安全稳定运行根基，公司引入20000型氢氧焊机，对铜排、引线、高低压端子等关键工序进行工艺升级，以清洁、稳定的焊接方案，为电力装备制造提供可靠支撑。

一、改造背景：传统焊接的痛点与升级需求

变压器核心导电部件焊接直接决定设备导电性能、温升控制与长期可靠性。在未采用氢氧焊接工艺前，传统燃气焊接面临多重瓶颈：

1. 焊缝缺陷多：易出现夹渣、增加运行过热风险。

2. 热影响区大：火焰发散，易造成铜材变形。

3. 环保与安全压力：使用乙炔、丙烷等气瓶，存在泄漏、搬运隐患，废气排放需额外治理。

4. 成本偏高：气瓶采购、更换、仓储及人工成本居高不下，批量生产经济性不足。

为匹配特高压、大容量变压器的严苛制造标准，吴江变压器启动焊接工艺专项升级，选用氢氧焊机作为核心改造设备。

二、解决方案：氢氧焊机的技术适配与落地应用

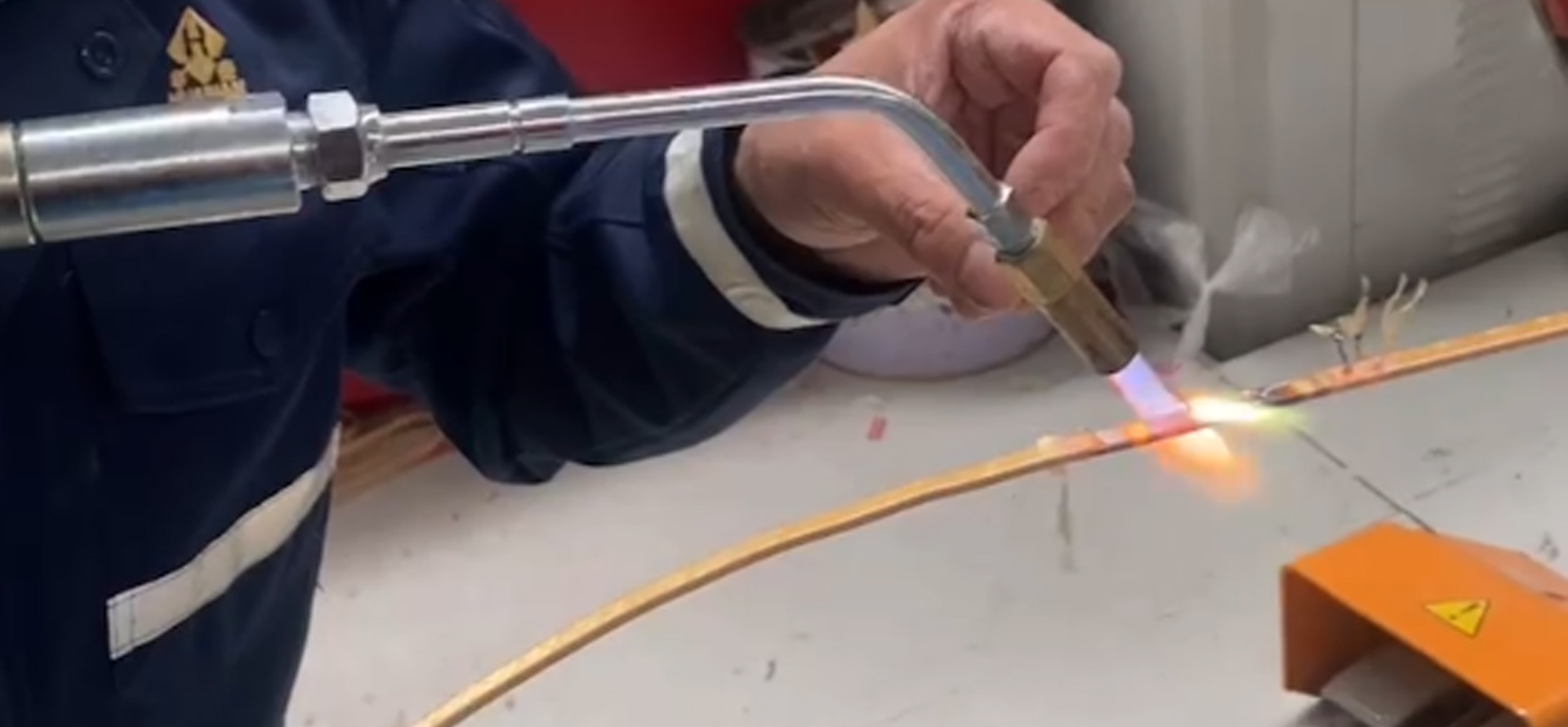

本次选用的20000型氢氧焊机，以水为原料，通过电解产生氢氧混合气，点火形成高温集中火焰，适配变压器制造工艺要求。

核心应用场景

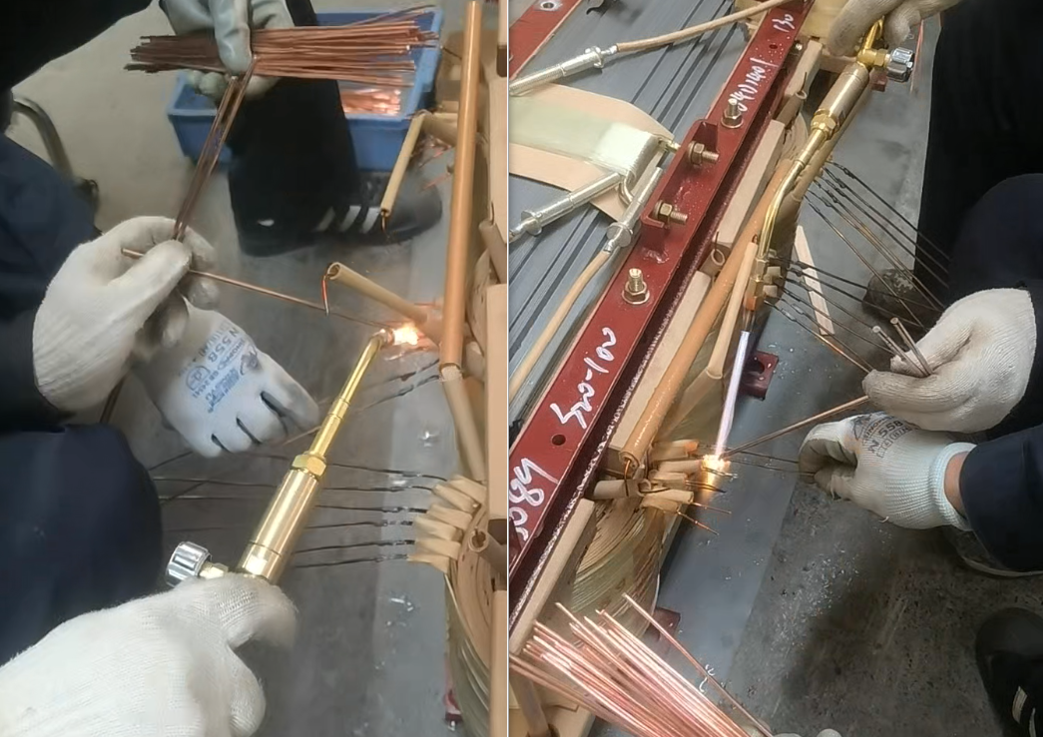

• 铜排对接、拼接焊接

• 高低压绕组引线、漆包线焊接

• 接线端子、导电杆、铜铝过渡接头精密焊接

实施要点

1. 设备即产即用、无高压储气，配套防回火装置，作业更安全。

2. 火焰精准可控、热输入集中，大幅减小热影响区，保护母材。

3. 燃烧产物仅为水，车间环境显著改善。

4. 操作简便，调试后快速量产，无需复杂岗前培训。

三、应用成效：质量、效率提升

1. 产品质量提升

焊缝平整，导电性能接近母材本体，有效降低局部过热与故障率，变压器运行更稳定。

2. 生产效率提高

省去气瓶更换、除漆皮等环节，单工位焊接效率提升；设备连续稳定运行，适配批量流水线生产。

3. 综合成本下降

仅消耗水与电，替代传统燃气，无气瓶管理、废气处理费用，长期经济效益突出。

4. 安全环保达标

实现无气瓶车间、满足安全生产与绿色制造要求，提升工厂现代化管理水平。

四、案例总结

吴江变压器通过引入20000型氢氧焊机，完成了从 “传统燃气焊接” 到 “绿色精密焊接” 的工艺跨越，既提升了核心部件制造精度与产品可靠性，又实现安全、环保、降本多重价值。

该案例充分证明：氢氧焊接工艺是变压器、电机、输变电装备制造的升级方案选择，可助力高端装备企业在质量、效率、合规层面同步增强竞争力，为电力装备高质量发展提供可靠工艺保障。
